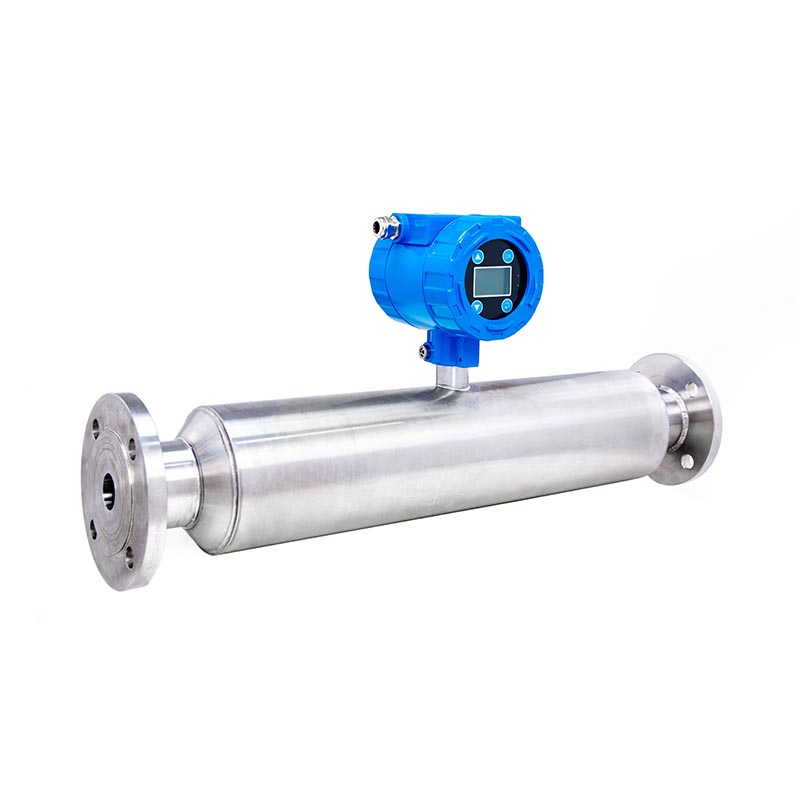

Фабрика мерача концентрације високих перформанси

СИНОУ је професионални произвођач и глобални добављач индустријских инлине мерача концентрације суспензије. Независно развијамо два главна решења за надгледање цевовода: ултразвучни тип директног и проширеног типа виљушке за подешавање против блокирања, оба напуштају радиоактивне мерне изворе како би елиминисали безбедносне ризике у радионици.

Овај инлине мерач концентрације је у потпуности направљен од делова влажних од нерђајућег челика, уграђених интегрисаних алгоритама за компензацију температуре и притиска, подржавајући 4-20мА у реалном времену и РС485 двоструки излаз сигнала.

Може се неприметно повезати са контролним ормарићем за довод мембранског филтера, мешалицом резервоара и опремом за аутоматско дозирање флокуланта за изградњу потпуног затвореног система за одводњавање муља. Инструмент аутоматски прилагођава проток довода и параметре цеђења према садржају чврсте суспензије у реалном времену, решавајући честе блокаде цевовода, нестабилну влагу у филтерском колачу и болне тачке прекомерне потрошње хемикалија у постројењима за дозирање бетона, фабрикама за штампање и општинским канализационим станицама.

За разлику од детектора повременог ручног узорковања, наша опрема подржава 24-часовно непрекидно праћење на мрежи како би се смањили дугорочни трошкови рада и рада.

Два независна мерна радна принципа

Многи инострани инжењерски клијенти постављају питање: Која је разлика између ултразвучног и виљушкастог мерача концентрације суспензије и како одабрати одговарајући тип за цевовод за муљ на лицу места? Посебно разрађујемо две саморазвијене мерне технологије:

(1)Принцип ултразвучног мерења директног протока

Ултразвучни мерач концентрације усваја пуну равну структуру цеви без унутрашњих мртвих углова. Симетричне ултразвучне предајне и пријемне сонде су инсталиране са обе стране мерног цевовода. Када каша протиче кроз цев, чврсте честице и микро мехурићи ће ослабити ултразвучну енергију.

Уграђени високопрецизни чип израчунава чврсти садржај у реалном времену на основу података о губитку брзине звука, са независним програмом температурне компензације како би се елиминисало померање података узроковано флуктуацијом средње температуре. Уграђени анти-интерферентни алгоритам аутоматски филтрира утицај влакана и ситних мехурића ваздуха, што је веома погодно за штампање муља боје и отпадних вода од прања бетона са много суспендованих нечистоћа. Сигнали концентрације у реалном времену се преносе на филтер пресу ПЛЦ да аутоматски подеси фреквенцију пумпе за напајање.

(2)Проширени принцип мерења виљушке за подешавање против блокирања

Мерач концентрације виљушке поставља резонантну сонду унутар проширеног канала протока прирубнице. Природна фреквенција вибрација виљушке се мења са густином суспензије, а систем конвертује податке о померању фреквенције у вредност концентрације.

Проширена шупљина избегава да седимент омота сонду, савршено се прилагођава грађевинском малтеру који садржи песак и минералном талогу. Ова структура карактерише једноставан рад и ниска потрошња енергије, широко примењена у главним транспортним цевоводима еколошких инжењерских пројеката.

Комплетан распад структурних компоненти цевовода

Сви влажни и спољашњи склопови СИНОУ мерача концентрације раствора су оптимизовани за дуготрајан контакт са алкалним, песковитим и вискозним муљом, подељени у шест основних делова:

(1)Главно тело за мерење цевовода

Два структурна стила за опцију: равна цевна / проширена цев са прирубницом против блокирања. Стандардни материјал је дебели СУС304 бешавни челик; СУС316Л, Хастеллои или легура титанијума могу се одабрати за јак корозивни медијум. Унутрашњи зид подржава полирање огледала како би се смањила адхезија муља. Свака цев се подвргава тестирању хидрауличког притиска 1,5 пута пре испоруке како би се елиминисао ризик од цурења, што одговара глобалним стандардима ПН10/ПН16 прирубница без реконструкције цевовода.

(2)Прецизно сензорско језгро

Ултразвучна дупла сонда или сензор виљушке отпоран на хабање, потпуно уроњен у пут средњег протока, опремљен ПТ1000 детектором температуре у реалном времену. Све електронске компоненте пролазе кроз испитивање старења при високим температурама пре монтаже.

(3) Врхунски ормар за дигитални предајник

ИП65 потпуно заптивена кућишта од ливеног алуминијума, опциона ЕкдⅡБТ6 конструкција отпорна на експлозију за хемијске радионице. Локални ЛЦД екран осетљив на додир приказује концентрацију, температуру и радне податке у реалном времену, подржавајући калибрацију нуле и распона на лицу места без додатне рачунарске опреме.

(4) Изоловани модул за конверзију сигнала

Дизајн кола против електромагнетних сметњи, ефикасно се одупире скакању сигнала који генеришу околне пумпе и фреквентни претварачи. Стандардни двоструки излаз сигнала: 4-20мА аналогни сигнал + РС485 Модбус дигитална комуникација, компатибилан са ПЛЦ-ом, ДЦС-ом и централним контролним системом.

(5)Резервисани интерфејс за аутоматско испирање

Независни прикључак за чишћење под високим притиском резервисан на телу цеви, редовно испирајте причвршћени цемент и пигментни муљ како бисте продужили циклус одржавања.

(6) Комплетан одговарајући прибор

Потпорне прирубничке заптивке, фиксни завртњи, заштитни сигнални каблови и алати за калибрацију се испоручују као комплетан сет, није потребна додатна куповина резервних делова.

Ексклузивне предности основног производа

(1)Двострука мерна технологија за различите врсте стајњака

Купци могу да изаберу ултразвучни модел за газирани муљ богат влакнима или модел виљушке за пескави грађевински малтер. Једна серија производа покрива све уобичајене услове рада за праћење цевовода за стајњак.

(2)Нерадиоактивни безбедни мерни дизајн

Без радиоактивног извора унутар опреме, избегавајте опасности по здравље радника, поједноставите процедуре прихватања животне средине за пројекте у иностранству.

(3) Потпуна оптимизација цевовода против блокирања

Права цев без мртвог угла и двоструке структуре проширене прирубнице спречавају накупљање муља; огледало полирани унутрашњи зид плус отвор за испирање значајно смањују учесталост блокаде сензора.

(4) Вишедимензионални уграђени алгоритам компензације

Независни програм за филтрирање температуре, притиска и мехурића, флуктуације мерења података контролисане унутар ±0,3% пуне скале, није потребна честа ручна калибрација узорковања.

(5)Аутоматско повезивање система затворене петље

Подаци о концентрацији у реалном времену блокирају пумпу за пуњење филтер пресом и машину за дозирање, аутоматски прилагођавају проток и дозу лека, смањују потрошњу хемикалија за 15%-28% и смањују стопу блокаде цевовода за преко 70%.

(6) Глобална адаптација напајања

Дизајн двофреквентног кола 50Хз/60Хз, стабилан рад под нестабилним напоном генератора на градилиштима на Блиском истоку, комплетна ЦЕ & ИСО сертификација за пролазак глобалних понуда и царињење.

(7) Ниски дугорочни трошкови одржавања

Без потрошних електрода унутар сензорског дела, потребна је само тромесечна једноставна калибрација, што смањује годишње трошкове замене резервних делова.

Табела званичних техничких параметара две серије

Ултразвучни цевни мерач концентрације

Мерач концентрације тунинг виљушки против блокирања

Стандардни водич за избор производа

Сумирамо 5 основних стандарда за одабир како бисмо помогли купцима из иностранства да одговарају одговарајућем мерачу концентрације у складу са стварним радним условима:

(1)Потврдите карактеристике суспензије

Штампање боје/цементног муља са мехурићима и влакнима:изаберите СТ-У ултразвучни цевасти модел;

Грађевински малтер који садржи песак / јаловина:изаберите СТ-Т виљушке за подешавање против блокаде;

Јака кисела и алкална отпадна вода:надоградња СУС316Л/Хастелои влажног материјала.

(2)Потврдите потребну прецизност мерења

Одводњавање муља у обичном постројењу за мешање:стандардни ±0.3вт модел;

Пројекти финог хемијског прецизног дозирања:високо прецизна прилагођена верзија.

(3) Спецификација цевовода подударања

Обезбедите стварни калибар цевовода и излазни притисак пумпе да бисте изабрали одговарајућу прирубницу и тело цеви отпорно на притисак.

(4) Појасните потражњу за аутоматском контролом

Основно подешавање брзине пумпе:појединачни излаз 4-20мА;

Централизовано даљинско управљање:двоструки 4-20мА+РС485 сигнал са опцијом модула облака.

(5)Разликовати окружење инсталације

Општа радионица у затвореном простору:стандардни ИП65 предајник;

Хемијска запаљива радионица:опциони ормарић отпоран на експлозију;

Отворени цевовод на отвореном:одговара заштитни поклопац отпоран на кишу.

Хоризонтално поређење са традиционалном опремом за густину стајњака

Одговарајућа пратећа опрема

Приликом изградње потпуно аутоматске линије за одводњавање муља, наш мерач концентрације може да формира интегрисани еколошки систем са опремом која је сама развила:

(1)Мембранска филтер преса:Подесите брзину храњења и време цеђења путем сигнала концентрације да бисте стабилизовали влажност филтерског колача

(2)Микер Агитатор:Хомогенизирајте суспензију у резервоару да бисте избегли стратификацију локалне концентрације

(3) ХДПЕ цев за суспензију:Антикорозивни цевовод усклађен са стандардном величином прирубнице

(4) Аутоматска машина за дозирање флокуланта:Аутоматски прилагодите дозу лека на основу чврстог садржаја у реалном времену

(5)Спраи Цолумн:Пратите концентрацију неутралне течности у циркулацији за третман отпадних гасова

Радни услови апликације за више индустрија

(1)Фиксне и мобилне фабрике за дозирање готових бетона

(2)Фабрички цевоводи за одводњавање муља за штампање и бојење

(3) Мониторинг транспорта згуснутог муља у комуналном канализационом постројењу

(4) Детекција стајњака јаловине рударства и агрегата

(5)Систем цевовода од малтера за изградњу путева и мостова

(6) галванизација и третман отпадних течности са фином хемијском киселином и базом

(7) Пројекти отпадних вода у пустињским станицама са високим садржајем песка на Блиском истоку

Заједничка питања за глобалне купце

П1: Да ли ће цементни фини песак блокирати мерни цевовод и сензорску сонду?

О: Наше две серије усвајају циљани дизајн против блокирања. Ултразвучна цев нема унутрашњу сонду која стрши; модел виљушке користи проширени канал протока да би се избегло омотавање муља. Опремљен наменским прикључком за испирање за редовно чишћење, дуготрајан стабилан рад.

П2: Колико често је потребно калибрирати мерач концентрације?

О: Под стандардним радним условима постројења за мешање, само калибрација поређења узорака једном свака три месеца, једноставан рад преко локалног екрана осетљивог на додир без професионалног софтвера.

П3: Може ли мембрански филтер за концентрацију сигнала повезати аутоматску контролу храњења?

О: Да, корисници могу да подесе горње и доње прагове концентрације унутар инструмента како би остварили аутоматско убрзање/успоравање пумпе за напајање без ручног рада.

П4: Можемо ли прилагодити опсег мерења, пречник цеви и антикорозивни материјал у складу са условима локације?

О: Пружамо циљано прилагођавање опсега мерења, калибра прирубнице, влажне легуре и конфигурације отпорне на експлозију на основу стварних параметара суспензије купца. Сва готова опрема задржава стандардни бренд СИНОУ.

Стандардни кораци инсталације и пуштања у рад

(1)Инсталирајте инструмент на хоризонталном равном цевоводу, резервишите раван део цеви од најмање 5 пута пре и после опреме, избегавајте излазе пумпе и турбулентне области колена.

(2)Равномерно причврстите прирубничке вијке са заптивним заптивкама како бисте спречили цурење муљке током рада.

(3) Одвојите сигналне каблове од водова пумпе велике снаге да бисте избегли сметње електромагнетног сигнала.

(4) Завршите калибрацију нуле воде након инсталације, а затим извршите калибрацију распона са стандардним узорцима суспензије.

(5)Подесите параметре блокаде концентрације у складу са филтер пресом ПЛЦ-а, покрените континуирано тестирање 2-3 сата да бисте потврдили стабилне податке пре формалне производње.

Постепени распоред прегледа и одржавања

(1)Дневни преглед по смени

① Проверите податке о концентрацији у реалном времену на екрану осетљивом на додир да ли постоје абнормалне флуктуације

② Прегледајте прирубничке спојеве да ли има цурења суспензије

③ Очистите прашину на површини предајника

(2)Недељно одржавање

① Покрените аутоматски програм испирања да бисте очистили причвршћени муљ унутар мерне цеви

② Затегните лабаве терминале сигналне жице

③ Тестирајте одзив везе са пумпом за напајање

(3) Квартална калибрација и дубока инспекција

① Узмите узорак каше на лицу места за лабораторијско поређење и поновну калибрацију

② Очистите унутрашњи зид цевовода од каменца и наслага муља

③ Тестирајте функције аларма за грешку опреме

(4) Годишњи комплетни ремонт

④ Прегледајте корозију мерне цеви и степен хабања

⑤ Потпуно отклањање грешака параметара програма интерне контроле

⑥ Замените застарели прибор за заптивање

(5)Циклус замене хабајућих делова

① Заптивка прирубнице:6 ~ 9 месеци

② Прибор за млазнице за испирање:10 месеци

③ Унутрашње коло трансформатора:3 године

Услуга прилагођавања радних услова

Пружамо циљано прилагођавање према параметрима суспензије на лицу места купца и захтевима пројекта:

(1)Прилагођавање параметара:Подесите мерни опсег чврстог садржаја, степен отпорности на средњу температуру и капацитет цевовода под притиском

(2)Прилагођавање материјала:Надоградите СУС316Л/Хастелои/легура титанијума влажне делове за јак корозивни медијум

(3) Прилагођавање структуре:Промените величину ДН прирубнице, додајте спољни поклопац отпоран на кишу или одашиљач отпоран на експлозију

(4) Прилагођавање функције:Додајте удаљено отпремање података у облаку и излаз алармног релеја горње/доње границе Сви прилагођени производи задржавају стандардни изглед и идентификацију бренда СИНОУ, услуга обраде приватне марке није обезбеђена.

Извозно паковање и услови глобалне логистике

(1)Стандард за извозно паковање:Главно тело мерне цеви обложено машћу против рђе, умотано водоотпорним ПЕ филмом; предајник упакован независно дрвено кућиште отпорно на ударце. Све заптивке, каблови и алати за калибрацију спаковани су у кесе за прибор. Упутства за употребу и сертификациони фајлови су запечаћени у наменској кесици за документе, додато средство за сушење за заштиту од влаге у транспорту мора.

(2)Важећи услови међународне трговине:ЕКСВ, ФОБ, ЦФР, ЦИФ, ДАП је подржан читав низ Инцотермс-а

(3) Глобална логистичка сарадња:Дугогодишњи кооперативни шпедитери испоручују робу у Европу, Блиски исток, југоисточну Азију и Африку. Мешовито оптерећење сафилтер преса, мешалице и ХДПЕ цеви је дозвољено да уштеде трошкове транспорта контејнера.

Стандарди квалитета сировина и готових производа

(1)Инспекција сировина:Сви материјали од нерђајућег челика пролазе 72-часовни тест корозије на кисело-базну корозију; електронске компоненте завршавају 96-часовни скрининг старења при високим температурама.

(2)Тест хидрауличног притиска:Свака цев носи 1,5 пута номинални притисак током 30 минута без деформације или цурења.

(3) Тест прецизне калибрације:Оцењени стандардни узорци суспензије коришћени за калибрацију, грешка целог опсега контролисана унутар ±0,4 теж.%.

(4) Тест симулације против сметњи:Уведите ваздушне мехуриће и нечистоће од влакана да бисте проверили стабилност података у сложеном медијуму.

(5)Завршена инспекција узорковања:5% насумично узорковање по производној серији за поновну проверу свих показатеља учинка пре испоруке.

Случајеви инжињерских пројеката у иностранству

Случај 1: Велика фабрика за мешање бетона, Саудијска Арабија

СТ-У ултразвучни мерач концентрације инсталиран на цевоводу муља од прања, упарен са системом за храњење мембранском филтер пресом. Након три године непрекидног рада у пустињском окружењу са високим температурама, стопа блокаде цевовода је смањена за 75%, трошкови флокуланта су уштеђени 22%. Повратне информације клијената: Подаци мерења су стабилни, дневно оптерећење одржавања је веома мало.

Случај 2: Југоисточна фабрика штампања и бојења

Мерач концентрације СТ-У серије постављен на линији за одводњавање муља за штампање, ефикасно се одупире мешању влакана и одржава стабилну сувоћу филтерског колача.

Случај 3: Општинска станица за пречишћавање отпадних вода

СТ-Т модел виљушке против блокирања примењен на цевовод за згушњавање муља, остварује потпуну аутоматску контролу одводњавања без посаде.
